MiBoxer HPS1-RF – czujnik obecności 24 GHz, przekaźnik 10 A

☀ MiBoxer HPS1-RF – czujnik obecności 24 GHz, przekaźnik 10 A

MiBoxer HPS1-RF wykorzystuje radar 24 GHz do wykrywania obecności człowieka, także poprzez drobne ruchy, takie jak oddech. Wbudowany przekaźnik steruje podłączonym obwodem, a łączność 2,4 GHz pozwala współpracować ze zgodnym oświetleniem MiBoxer. Dyskretny montaż wpuszczany pozostawia widoczny płaski biały front.

☀ Najważniejsze funkcje

• Radar 24 GHz: Czuła detekcja drobnych ruchów człowieka.
• Przekaźnik do 10 A: Wyjście sieciowe 100–240 V AC.
• Zasięg 3 / 5 / 8 m: Wybór odległości detekcji przełącznikami.
• Sieć czujników: Tryb HOST/SUB i komunikacja RF do 30 m.

Radarowa detekcja obecności

Mikrofale 24 GHz i analiza sygnału pozwalają wykrywać drobne ruchy, w tym ruch klatki piersiowej przy oddychaniu. Skuteczność zależy od ustawienia czujnika, otoczenia i odległości od osoby.

Dopasowanie obszaru wykrywania

Przełączniki DIP udostępniają ustawienia 3, 5 lub 8 m. Kąt detekcji wynosi 120°. Producent rozróżnia większy zasięg ruchu, około 5–8 m, oraz detekcję niewielkiej aktywności w obszarze około 4–5 m.

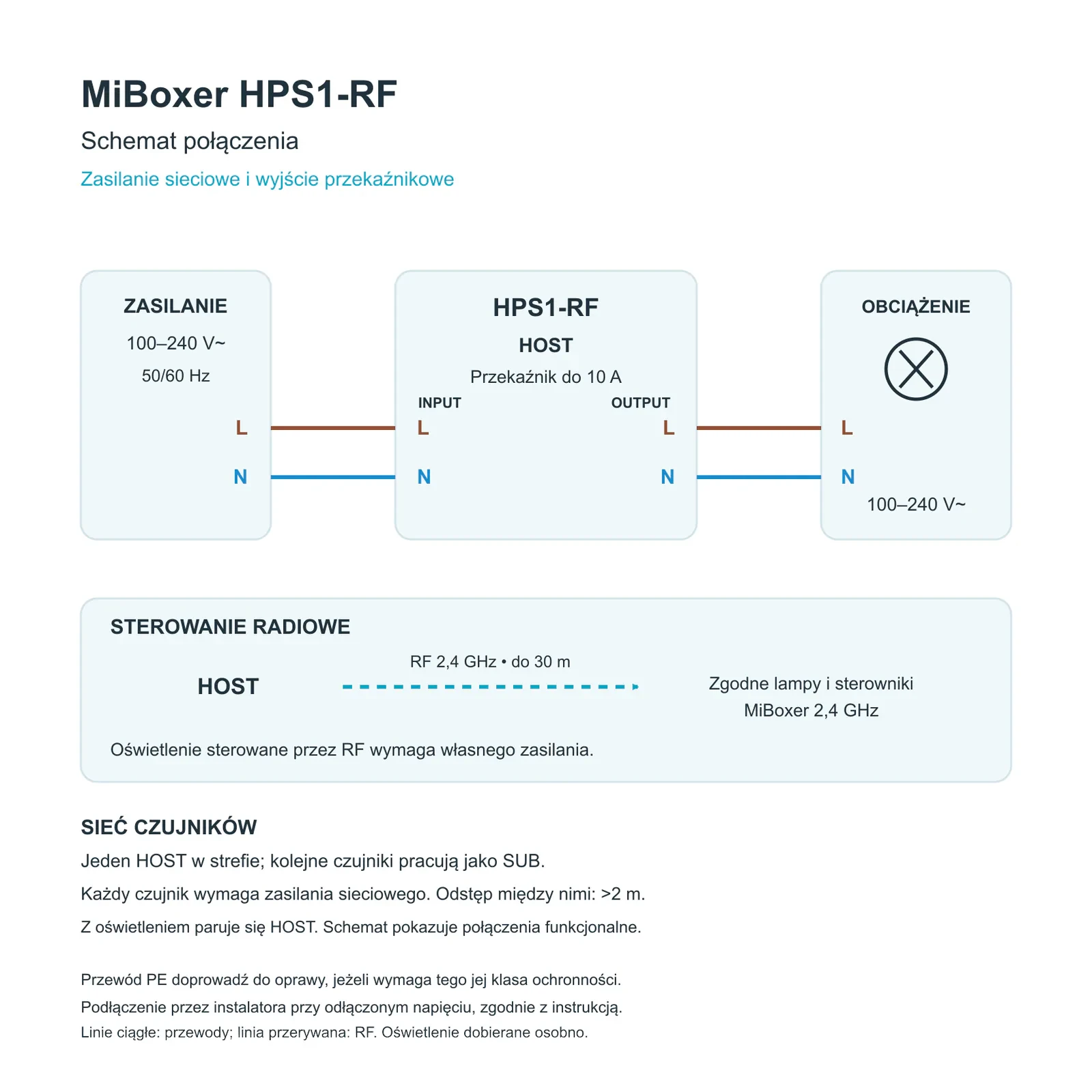

Wyjście przekaźnikowe

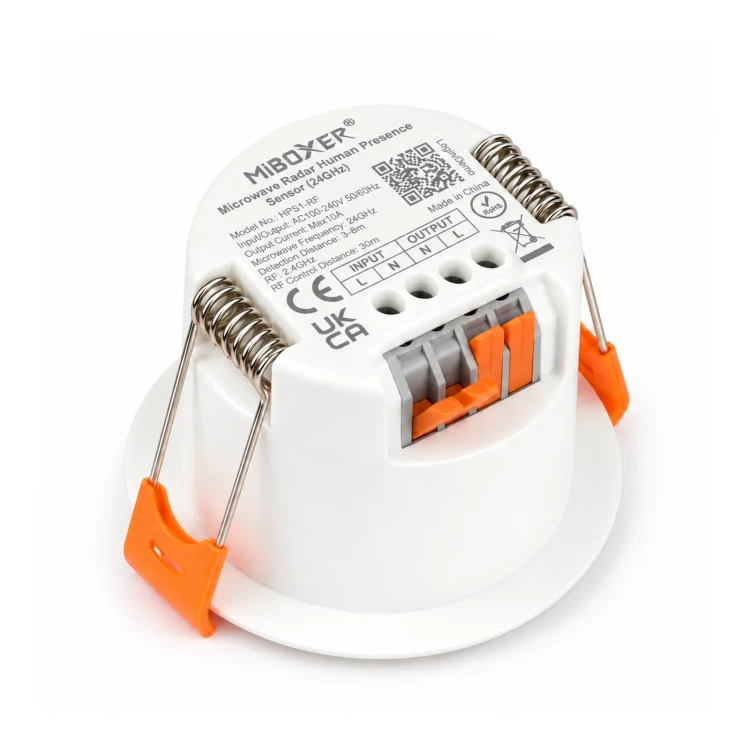

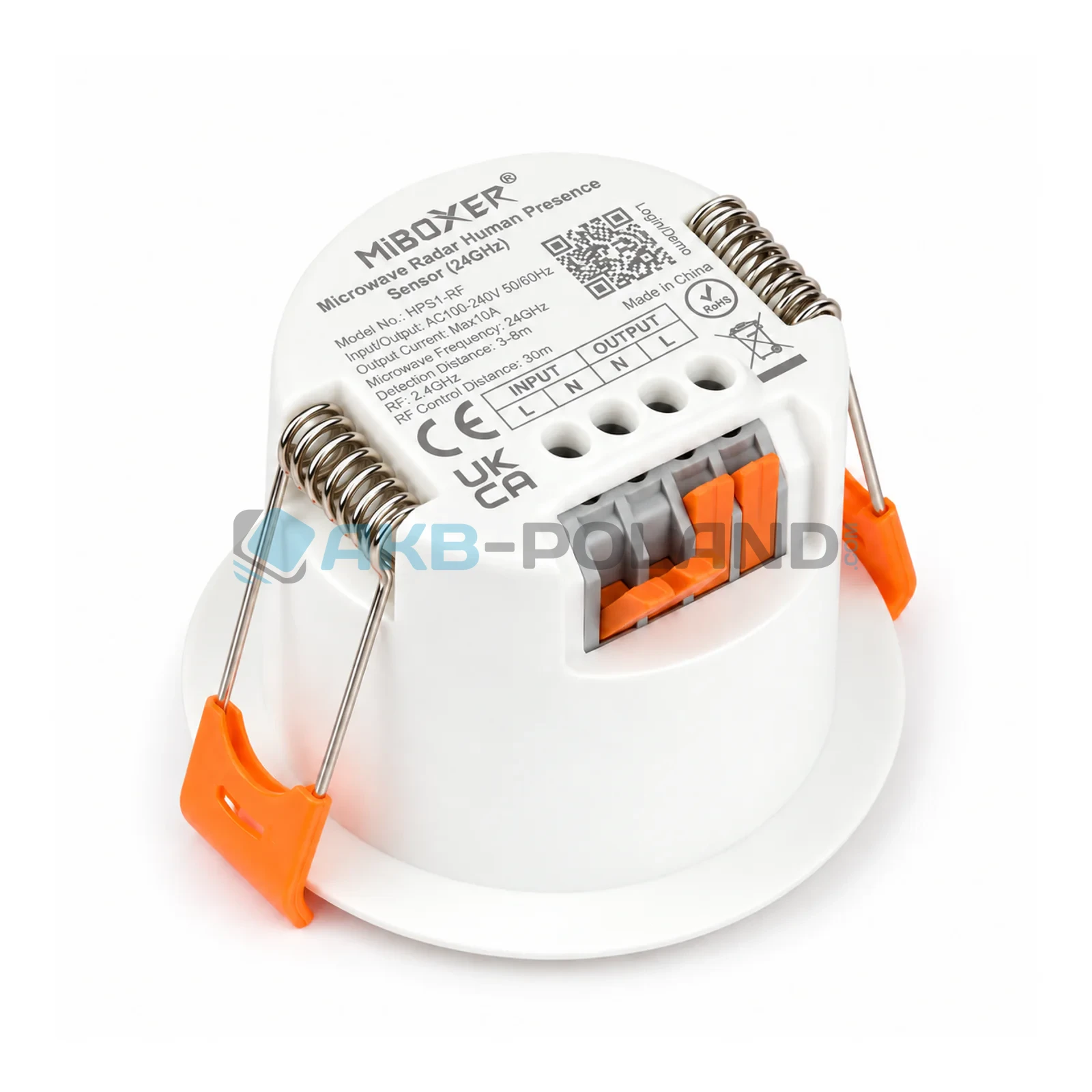

Czujnik zasila się z sieci 100–240 V AC. Wbudowany przekaźnik załącza wyjście o tym samym napięciu, przy prądzie maksymalnym 10 A. Dobierz obciążenie i instalację do instrukcji oraz charakterystyki podłączonych urządzeń.

Sterowanie oświetleniem MiBoxer

HPS1-RF może wysyłać sygnał do zgodnych lamp i sterowników MiBoxer 2,4 GHz. Zasięg komunikacji wynosi do 30 m. W konfiguracji samodzielnej czujnik ustawia się jako urządzenie nadrzędne HOST.

Wspólna praca kilku czujników

W jednej strefie stosuje się jeden czujnik HOST, a pozostałe ustawia jako SUB. Wykrycie obecności przez urządzenie podrzędne przekazuje zdarzenie do sieci. Z oświetleniem paruje się tylko HOST. Odległość między czujnikami powinna przekraczać 2 m.

Opóźnienie wyłączenia

Aktualna instrukcja producenta przewiduje 1, 3 lub 10 minut opóźnienia po opuszczeniu obszaru. Czas ustawia się przyciskiem SET wyłącznie w czujniku nadrzędnym; nie trzeba powtarzać tej konfiguracji w urządzeniach SUB.

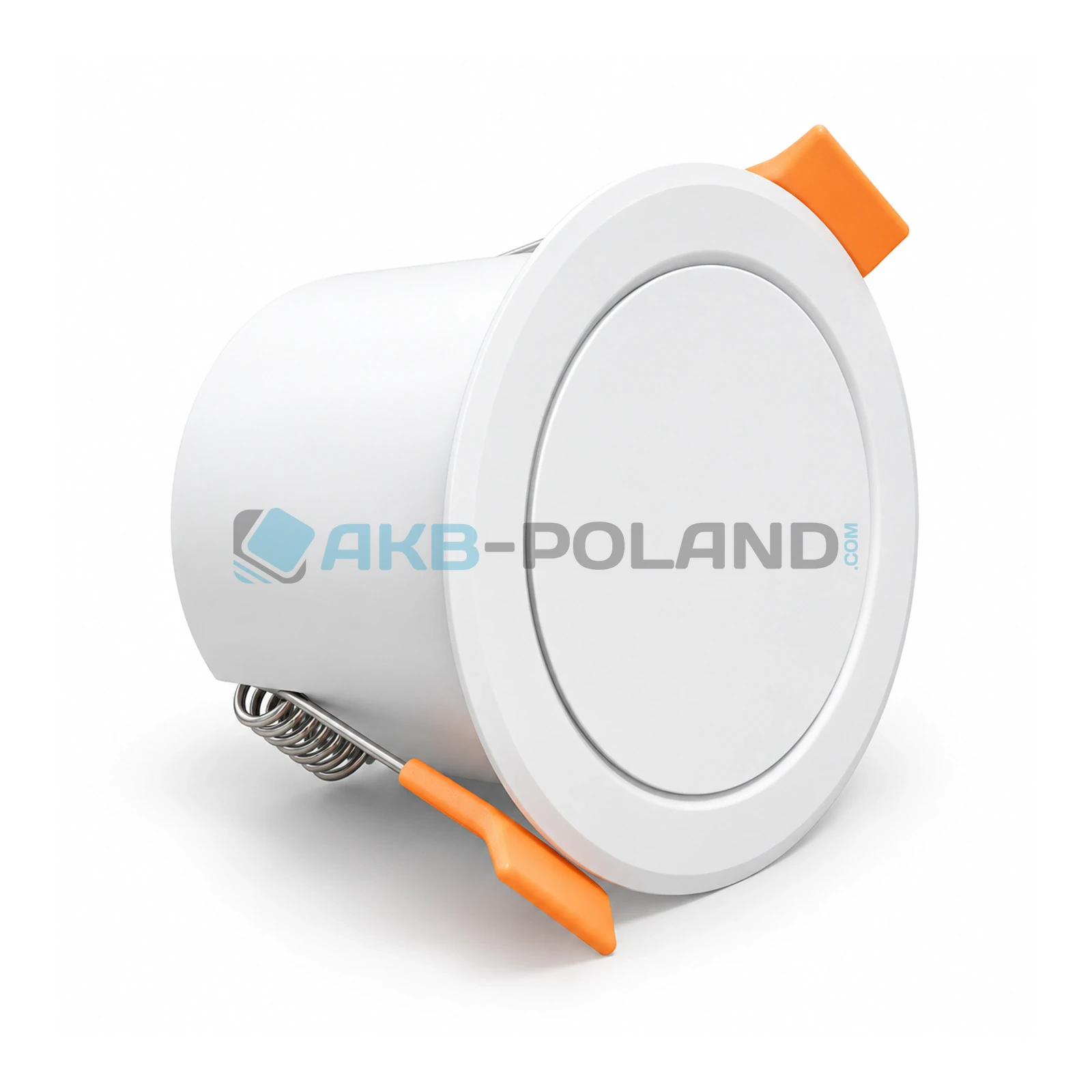

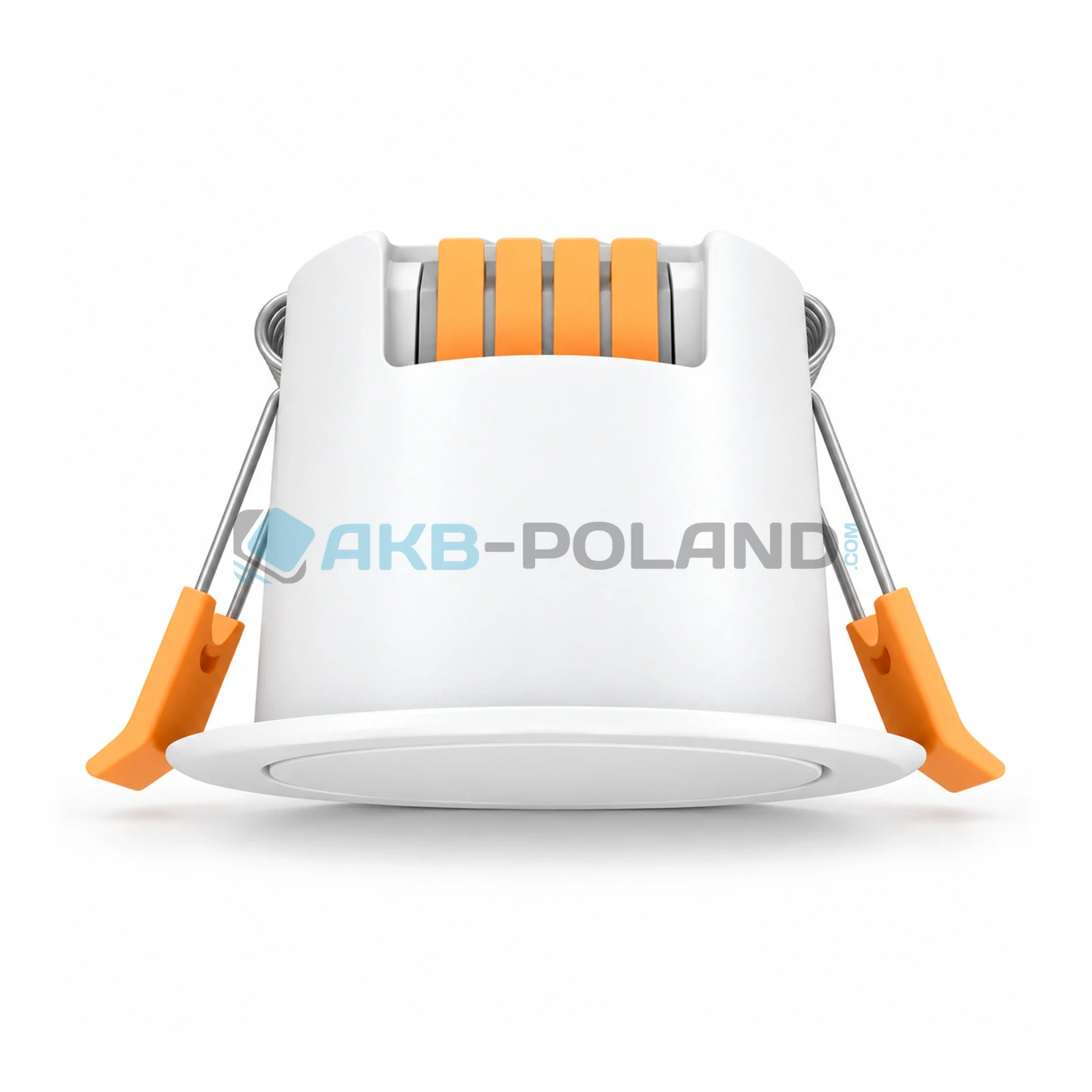

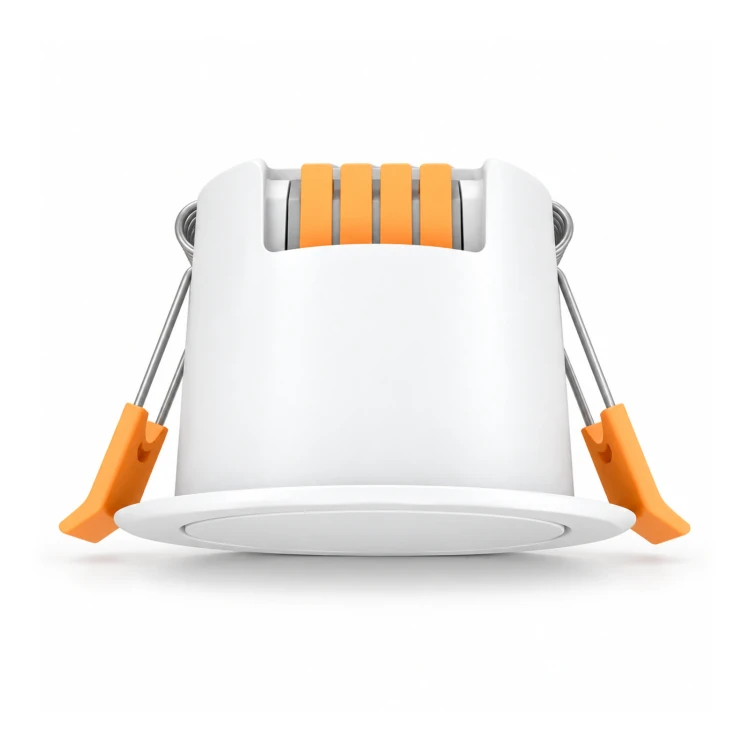

Dyskretny montaż i czujnik światła

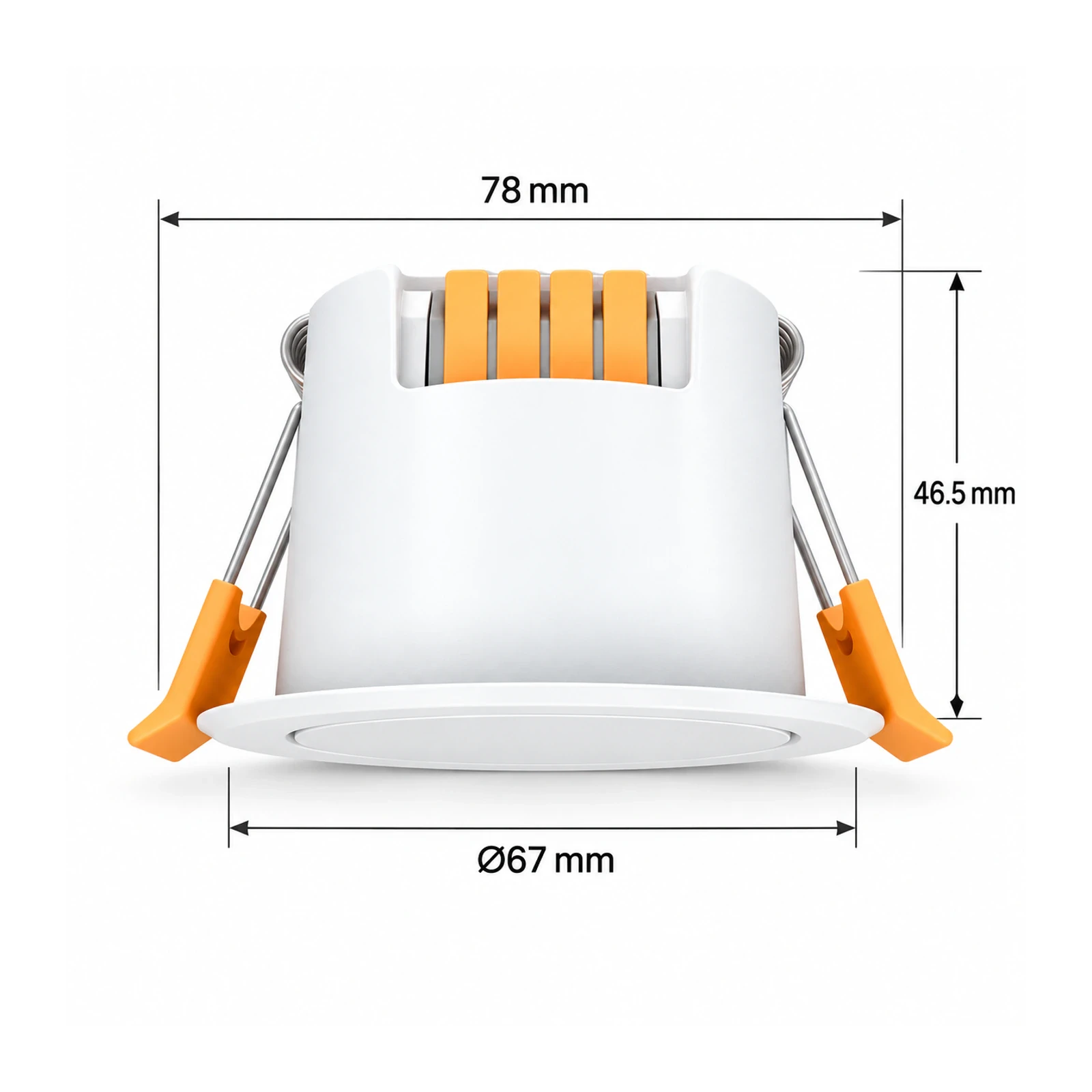

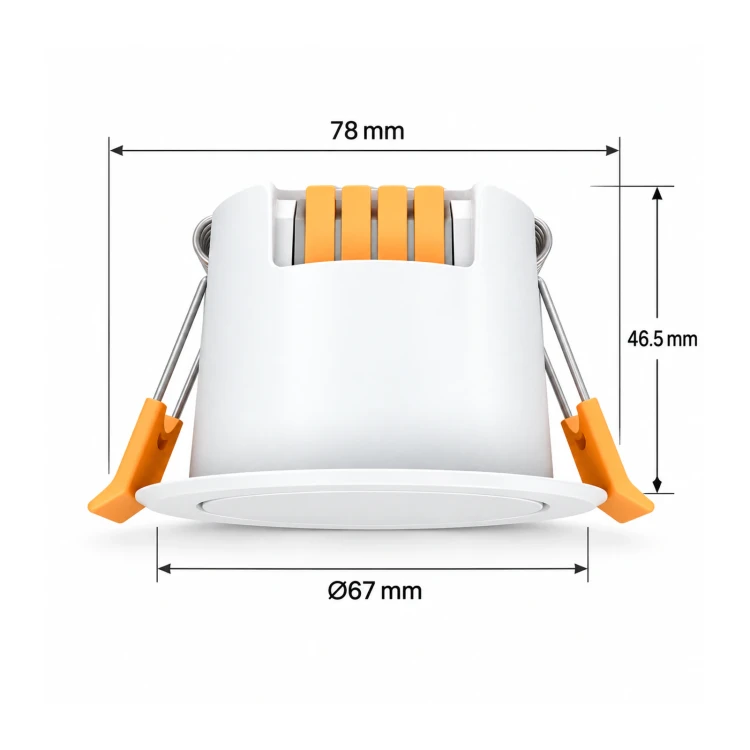

Płaski front ma 67 mm średnicy, a otwór montażowy powinien mieć Ø55 mm. Sprężyny mocujące ułatwiają osadzenie w suficie. Wbudowany czujnik światła umożliwia uzależnienie pracy od jasności otoczenia.

⚙ Dane techniczne

• Marka / model: MiBoxer / HPS1-RF
• Technologia / częstotliwość radaru: Detekcja obecności / 24 GHz
• Zasilanie / wyjście: 100–240 V AC, 50/60 Hz / 100–240 V AC
• Maksymalny prąd wyjściowy: 10 A, wyjście przekaźnikowe
• Kąt / ustawienia zasięgu: 120° / 3 m, 5 m lub 8 m
• Łączność / zasięg radiowy: RF 2,4 GHz / do 30 m
• Opóźnienie wyłączenia: 1 / 3 / 10 min, ustawiane w HOST
• Praca w sieci: HOST / SUB; jeden HOST w strefie
• Odstęp między czujnikami: >2 m
• Stopień ochrony / temperatura: IP20 / od −10°C do +40°C
• Montaż / otwór montażowy: Wpuszczany, sprężyny / Ø55 mm
• Wymiary frontu / wysokość: Ø67 mm / 46,5 mm
• Szerokość ze sprężynami: 78 mm
• Kolor / czujnik światła: Biały / wbudowany
• Opakowanie / masa brutto: 68 × 68 × 50 mm / 85 g
• Oznaczenia według instrukcji: CE, EMC, LVD, RED

⌂ Montaż i pierwsze uruchomienie

Podłączenie sieciowe zleć wykwalifikowanemu instalatorowi; montaż wykonuj przy odłączonym napięciu. Przygotuj otwór Ø55 mm, wybierz zasięg oraz tryb HOST/SUB. Sparuj oświetlenie z HOST, ewentualnie dodaj czujniki SUB i ustaw opóźnienie wyłączenia według aktualnej instrukcji.

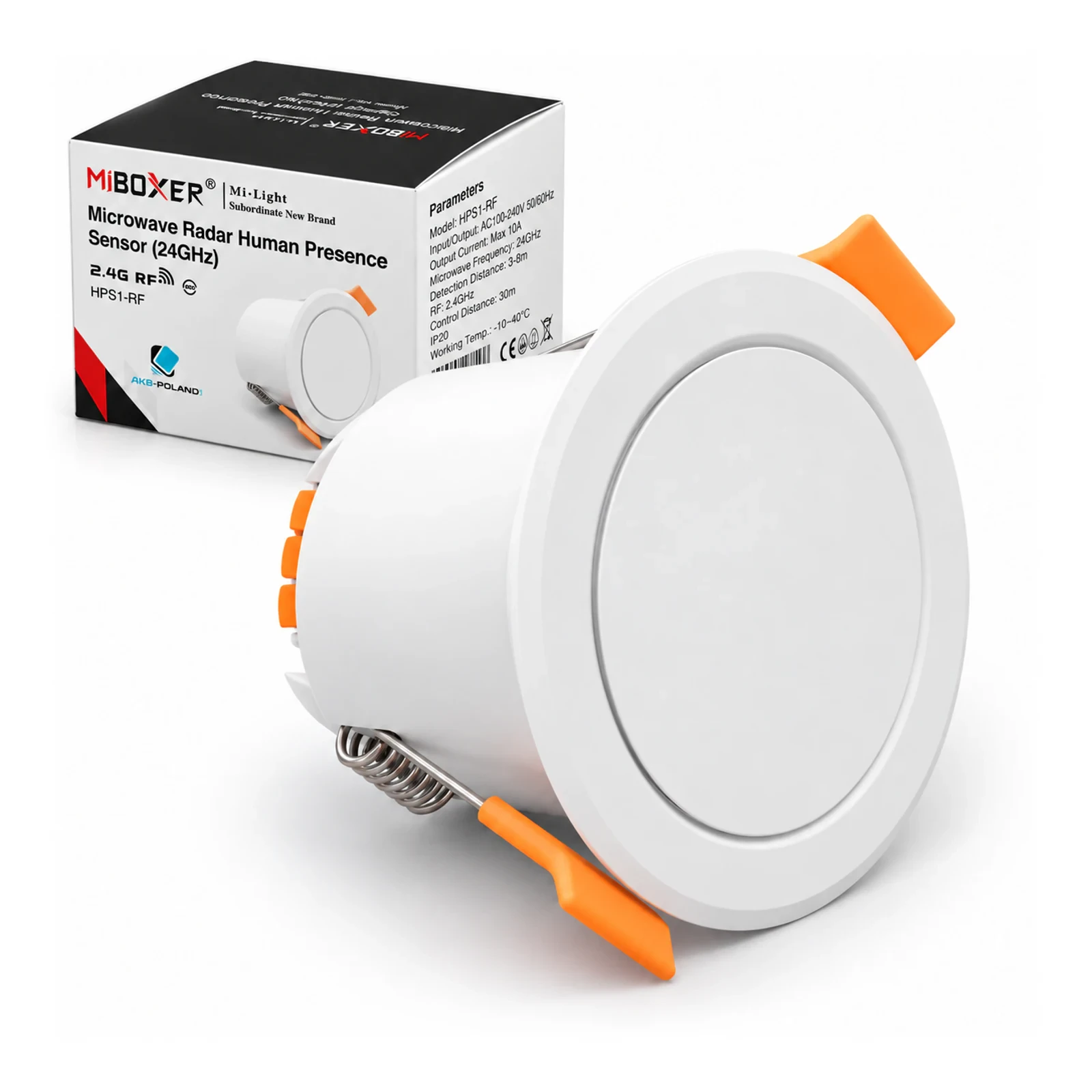

☑ Zawartość zestawu

• 1 × czujnik MiBoxer HPS1-RF ze sprężynami montażowymi.
• Instrukcja producenta.
• Lampy, przewody i dodatkowe czujniki są dobierane osobno.

◎ System MiBoxer / Mi-Light i zgodność

Do zgodnych lamp i sterowników MiBoxer 2,4 GHz oraz obwodów przełączanych przez wyjście sieciowe, w granicach dopuszczalnego obciążenia. HPS1-RF nie jest urządzeniem Wi-Fi ani Zigbee. W jednej strefie sieci czujników należy stosować tylko jeden HOST.
