MiBoxer AM-MR-I20CMB – łącznik przewodzący prosty, typ 20, czarny

⚡ MiBoxer AM-MR-I20CMB – zasilanie szyn w jednej linii

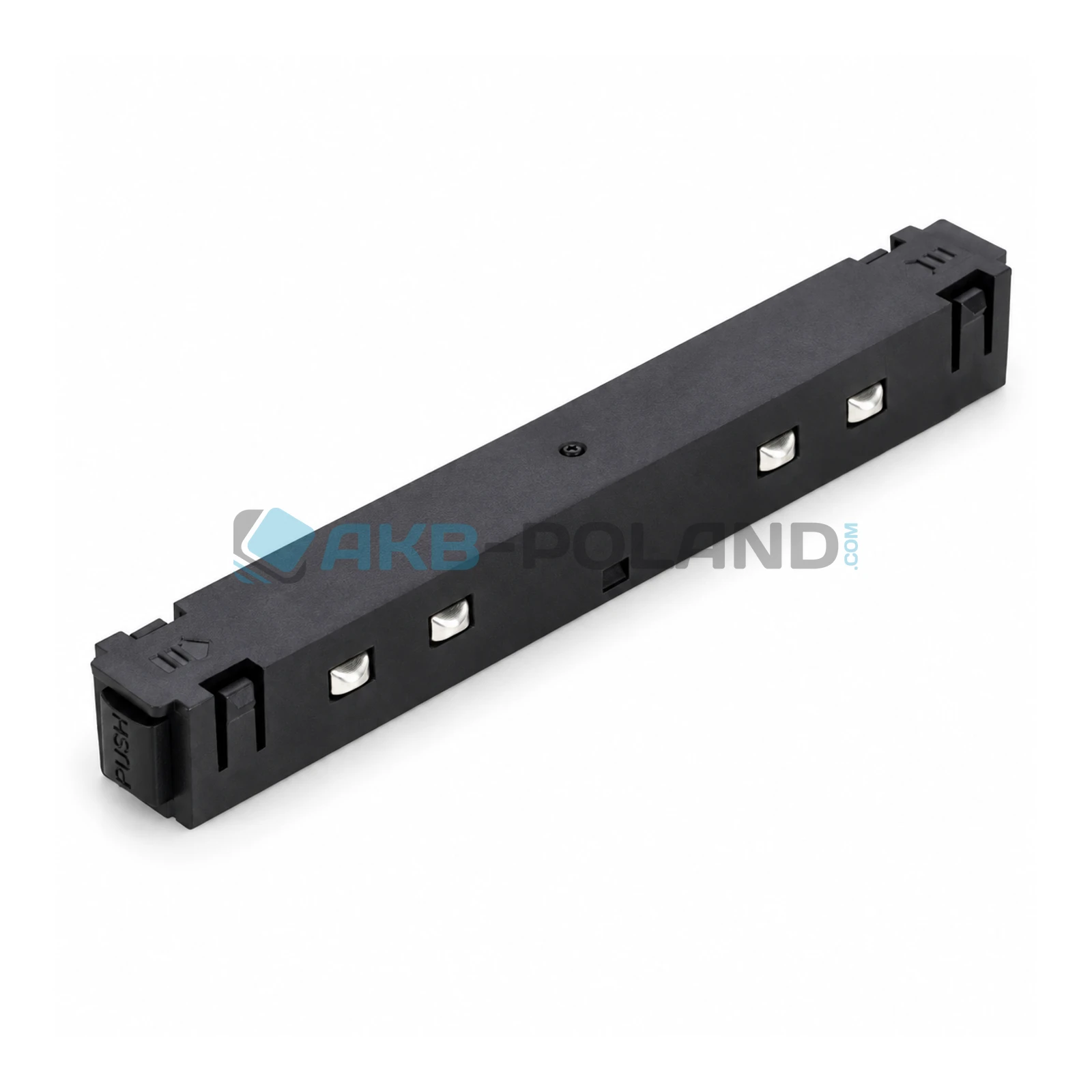

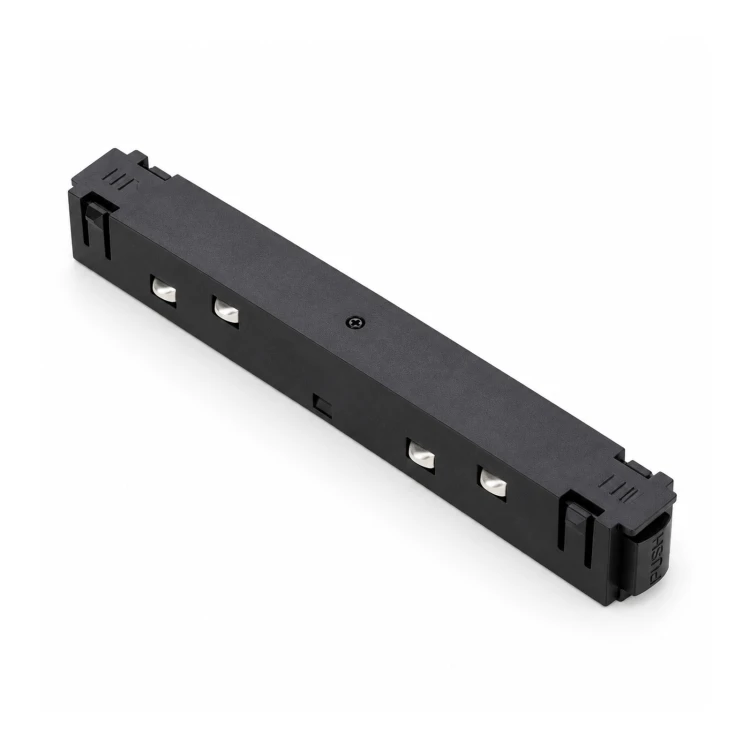

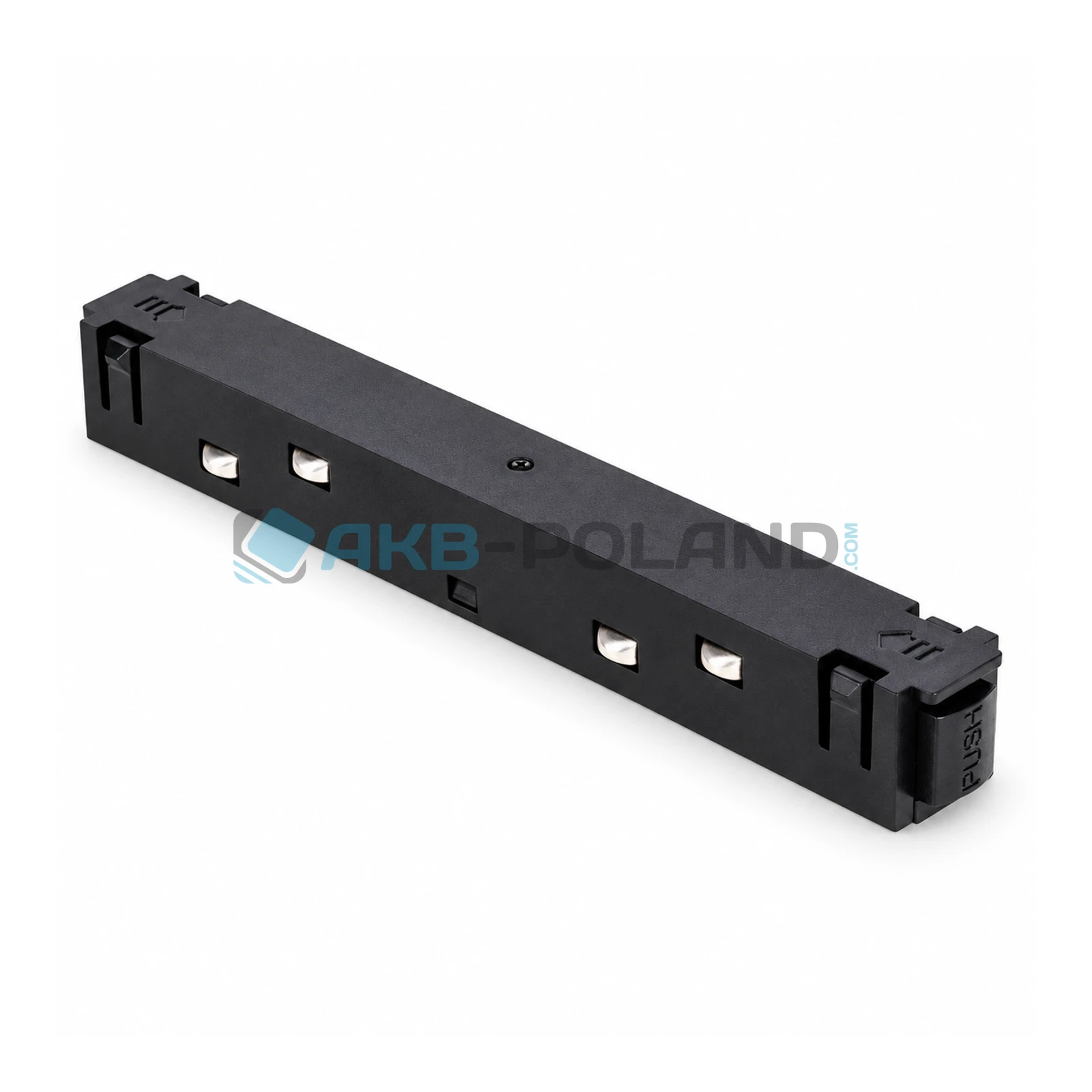

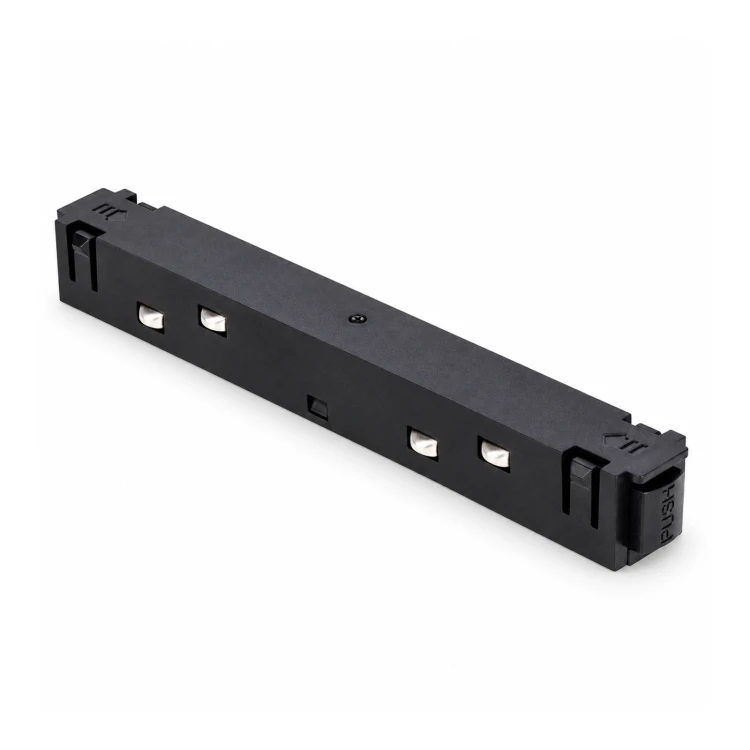

MiBoxer AM-MR-I20CMB to sztywny łącznik przewodzący prosty do magnetycznego systemu szynowego typu 20. Jednoczęściowy moduł łączy elektrycznie dwa zgodne odcinki szyny ustawione w jednej linii. Smukła obudowa mieści się w kanale szyny. Czarna obudowa pasuje do czarnych profili MiBoxer i pozostaje wewnątrz kanału szyny.

✅ Najważniejsze cechy

• ✅ Sztywny łącznik prosty: jednoczęściowy moduł do połączenia torów zasilających sąsiadujących odcinków.
• ✅ System MiBoxer typu 20: zgodność z seriami AM-MR-20S15, AM-MR-20F15 i AM-MR-20P15.
• ✅ Czarne wykończenie: dopasowane do profili i opraw tej rodziny.
• ✅ Element instalacji 48 V DC: przeznaczony do torów zasilających zgodnej szyny.

⚙️ Jak działa?

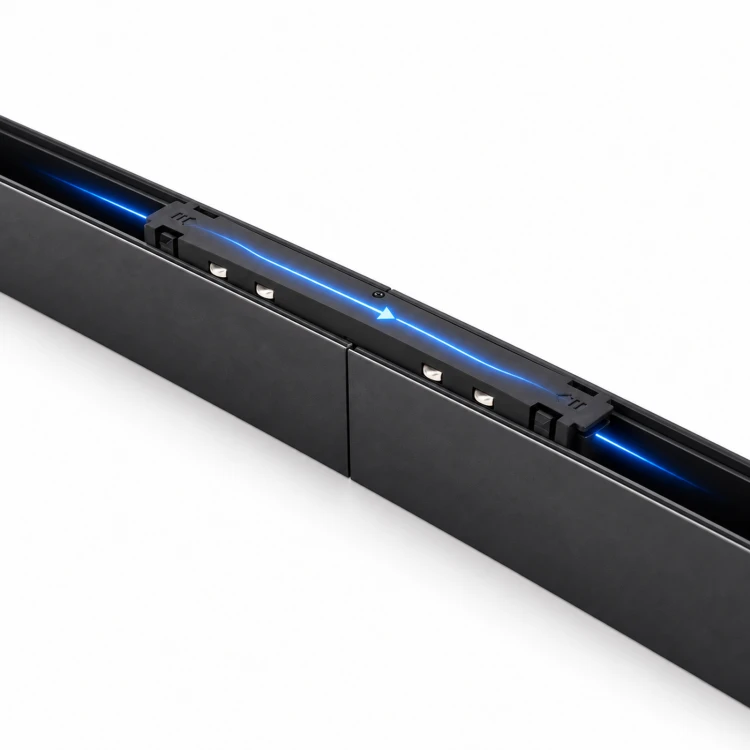

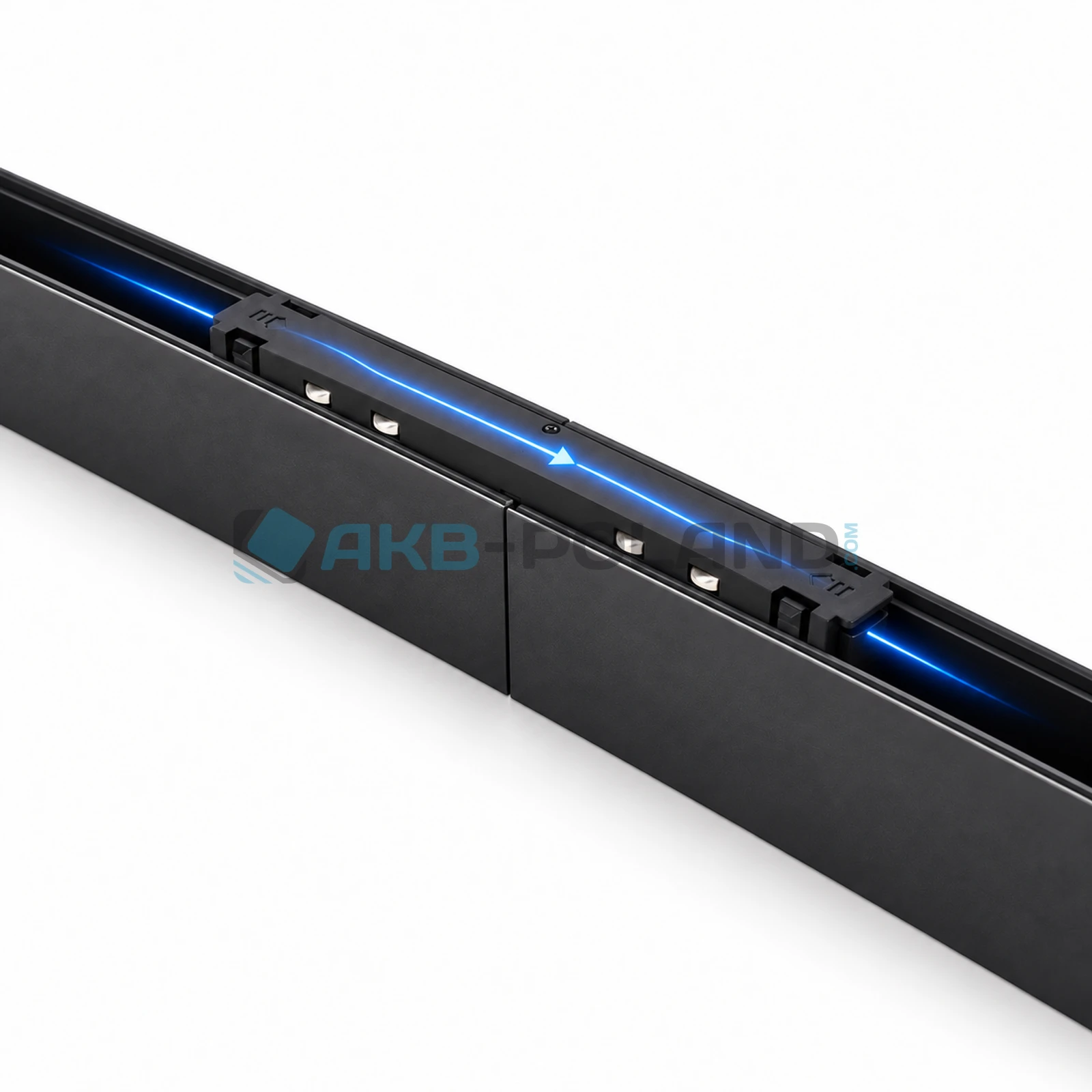

Proste połączenie elektryczne

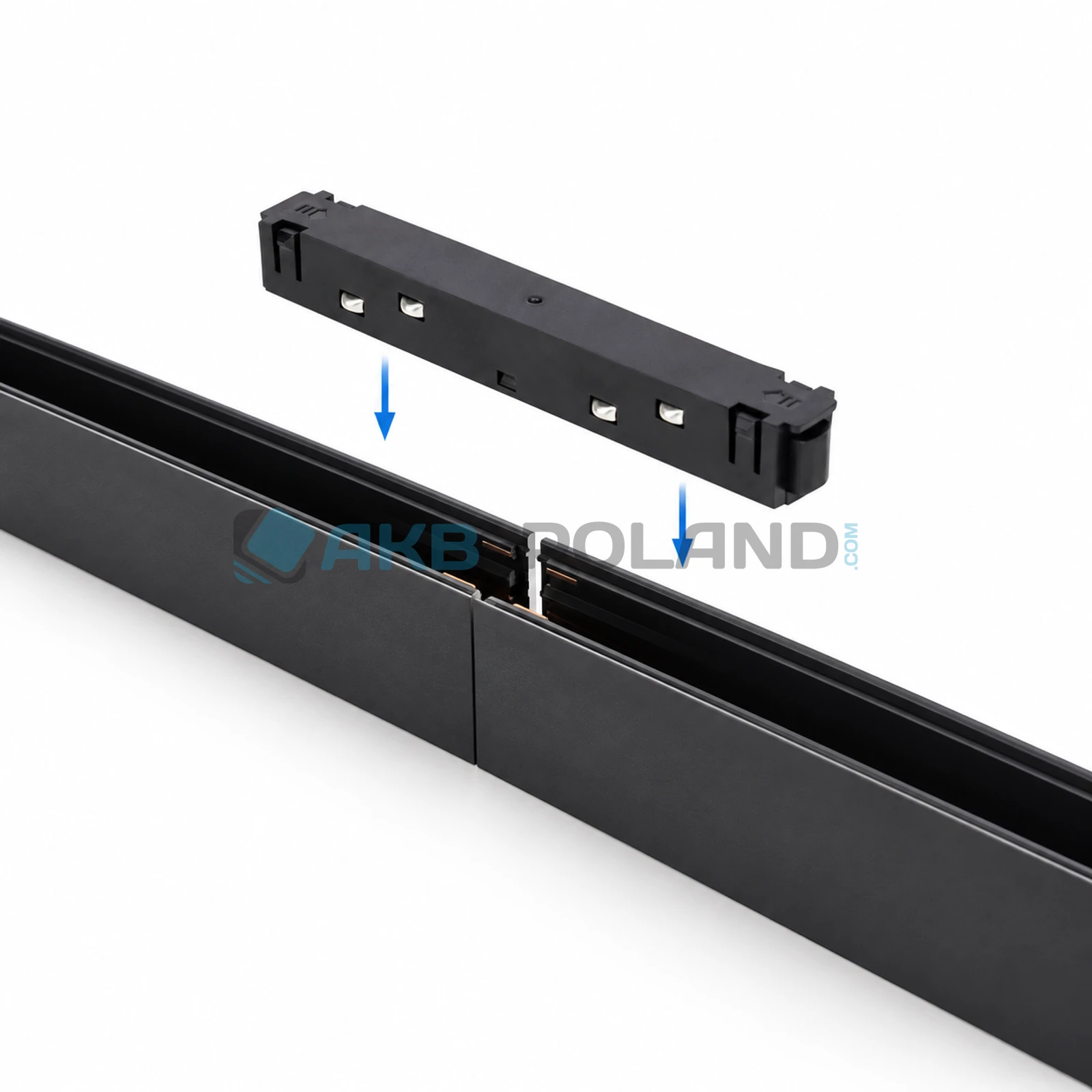

Łącznik osadza się w kanałach dwóch szyn w miejscu ich połączenia. Styki przekazują napięcie między torami przewodzącymi obu odcinków. W odróżnieniu od AM-MR-C20CMB ten model ma sztywną obudowę bez elastycznego odcinka między częściami.

Dobierz połączenie do układu szyn

AM-MR-I20CMB wybierz, gdy odcinki szyny mają tworzyć prostą linię. Zadbaj o ich prawidłowe ustawienie i dobierz właściwy łącznik mechaniczny. Do połączenia narożnego służy osobny moduł AM-MR-L20CMB.

Moduły przewodzące i łączniki mechaniczne pełnią różne zadania. Połączenie torów zasilających nie zastępuje zamocowania szyny do podłoża ani właściwego połączenia profili.

Światłem steruje oprawa

Ten element służy do doprowadzenia lub przekazania napięcia w instalacji. Nie reguluje jasności ani koloru i nie wymaga parowania z pilotem. Obsługa pilota, aplikacji czy Zigbee zależy od wybranych lamp i urządzeń sterujących.

⚙️ Dane techniczne

☑️ Z jakimi szynami działa?

Producent wymienia AM-MR-I20CMB wśród akcesoriów do wszystkich trzech rodzin magnetycznych szyn MiBoxer typu 20:

• AM-MR-20S15B i AM-MR-20S15C: szyny natynkowe, odpowiednio 1 m i 2 m, również do montażu zwieszanego.
• AM-MR-20F15B i AM-MR-20F15C: szyny wpuszczane, odpowiednio 1 m i 2 m.
• AM-MR-20P15B i AM-MR-20P15C: szyny podtynkowe do zaszpachlowania, odpowiednio 1 m i 2 m.

Dobieraj wszystkie elementy do tego samego systemu i sprawdź ich sposób osadzenia przed montażem. Samo napięcie 48 V lub oznaczenie „szyna magnetyczna” nie potwierdza zgodności z profilami innych marek ani z systemami o innym przekroju.

☀️ Lampy do tego systemu

W zgodnej instalacji MiBoxer typu 20, zasilanej 48 V DC, możesz zastosować następujące oprawy wskazane w katalogu producenta:

• Reflektory MS: MS2-06B-ZR, MS2-12B-ZR i MS2-25B-ZR (CCT) oraz MS5-06B-ZR, MS5-12B-ZR i MS5-25B-ZR (RGB+CCT).
• Lampy liniowe MF: MF2-12A-ZL i MF2-24A-ZL (CCT) oraz MF5-12A-ZL i MF5-24A-ZL (RGB+CCT).
• Lampy z soczewkami MG: MG2-10N-ZL, MG2-20N-ZL, MG2-10F-ZL i MG2-20F-ZL (CCT) oraz MG5-06N-ZL, MG5-12N-ZL, MG5-06F-ZL i MG5-12F-ZL (RGB+CCT).
• Lampy wiszące MC: MC2-09B-ZR (CCT) oraz MC5-09B-ZR (RGB+CCT), dostępne w białym i czarnym kolorze.

Oprawy CCT pozwalają regulować temperaturę bieli i jasność, a RGB+CCT oferują dodatkowo kolory RGB. Dobierz odpowiedni zasilacz do łącznej mocy wszystkich lamp. Wymienione moduły i złączki nie zmieniają sposobu sterowania oprawami.

☑️ Co kupujesz?

1 × łącznik MiBoxer AM-MR-I20CMB, czarny.

Szyny, lampy, zasilacz i osobne elementy mechaniczne trzeba dokupić. Zdjęcia montażowe oraz aranżacyjne pokazują przykładowe zastosowanie; widoczne na nich dodatkowe elementy nie są częścią tej oferty.

ℹ️ Przed montażem

Zaplanuj układ szyn, moc wszystkich lamp i sposób doprowadzenia napięcia. Montaż wykonuj przy odłączonym zasilaniu. Sprawdź prawidłowe osadzenie modułu, połączenie styków oraz biegunowość przewodów. Elementów instalacji 48 V DC nie podłącza się bezpośrednio do sieci 230 V.
