MiBoxer AM-MR-C20CMB – łącznik przewodzący prosty elastyczny, typ 20, czarny

⚡ MiBoxer AM-MR-C20CMB – elastyczne połączenie zasilania szyn

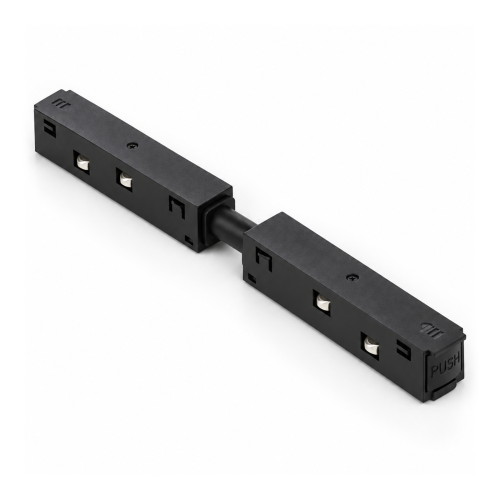

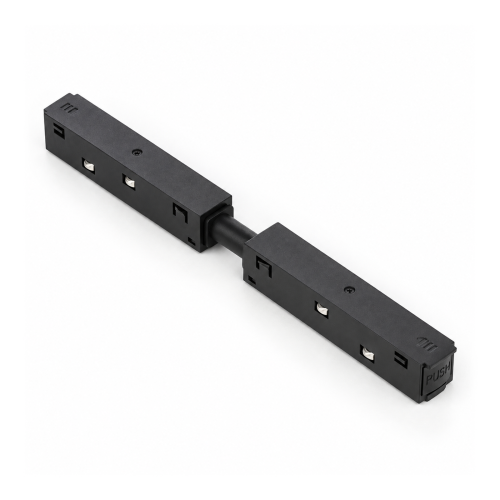

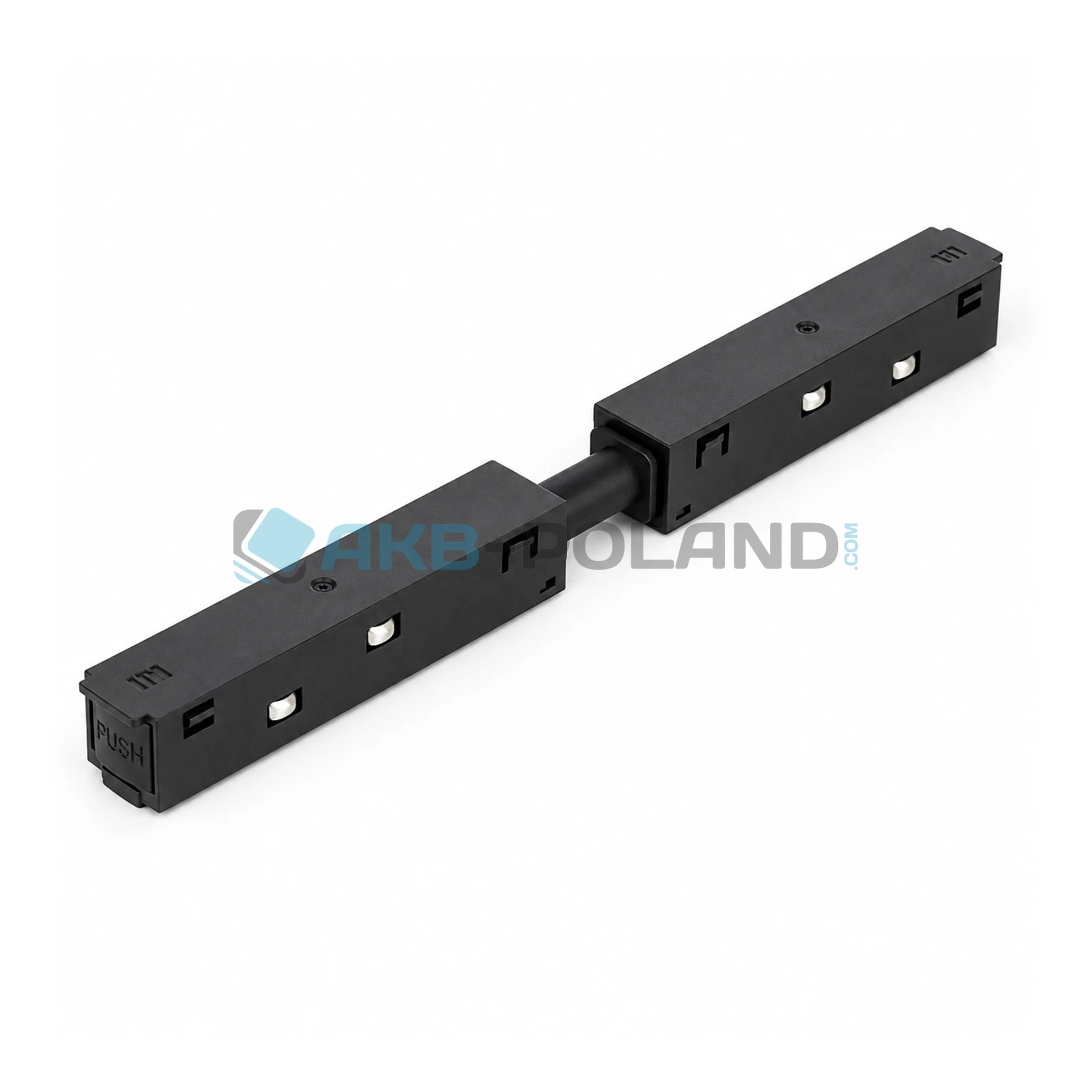

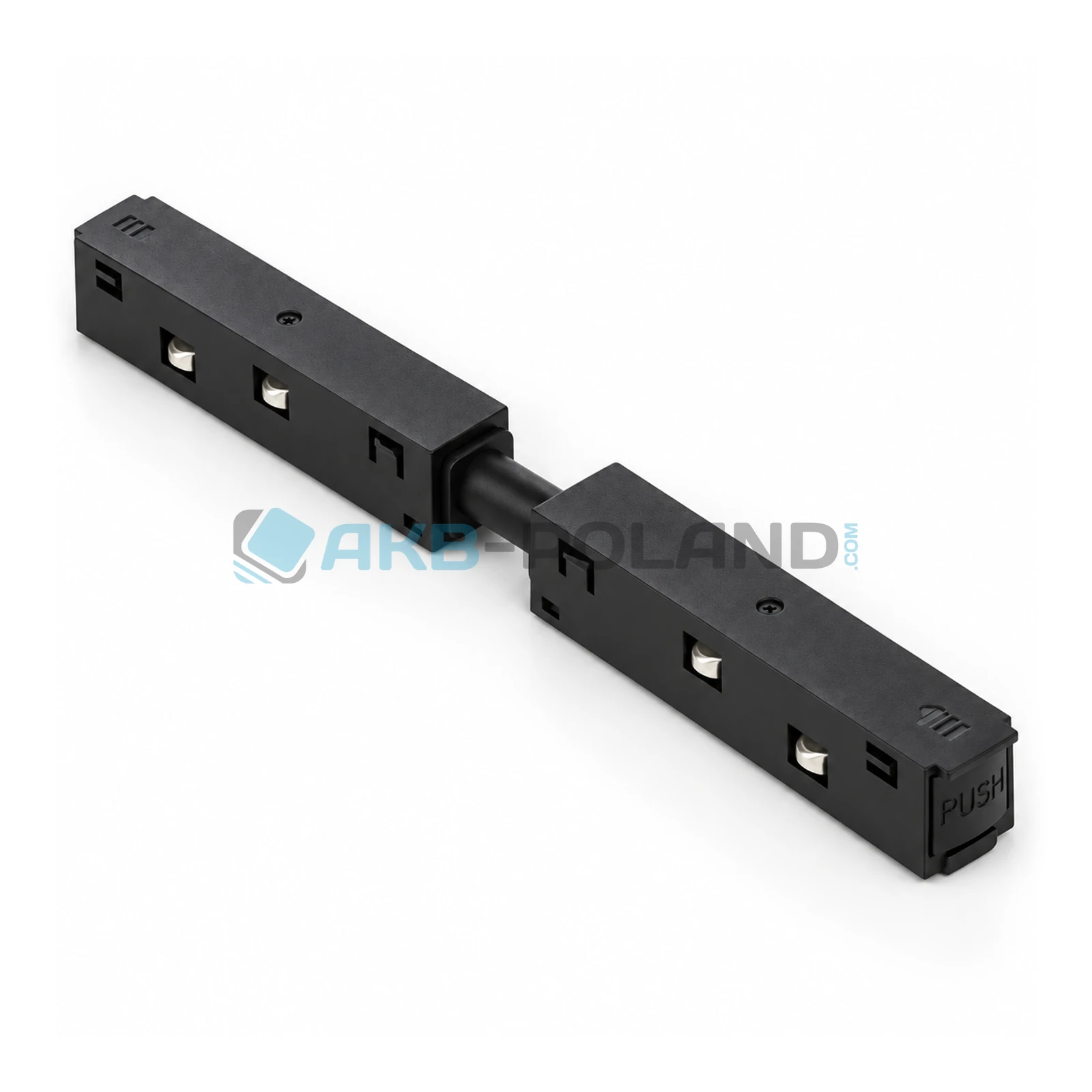

MiBoxer AM-MR-C20CMB to elastyczny łącznik przewodzący prosty do magnetycznego systemu szynowego typu 20. Dwa moduły stykowe są połączone krótkim elastycznym odcinkiem. Razem przekazują napięcie pomiędzy zgodnymi odcinkami szyny. Czarna obudowa pasuje do czarnych profili MiBoxer i pozostaje wewnątrz kanału szyny.

✅ Najważniejsze cechy

• ✅ Krótkie elastyczne połączenie: dwa moduły stykowe połączone fabrycznie, do połączenia elektrycznego odcinków szyny.
• ✅ System MiBoxer typu 20: zgodność z seriami AM-MR-20S15, AM-MR-20F15 i AM-MR-20P15.
• ✅ Czarne wykończenie: dopasowane do profili i opraw tej rodziny.
• ✅ Element instalacji 48 V DC: przeznaczony do torów zasilających zgodnej szyny.

⚙️ Jak działa?

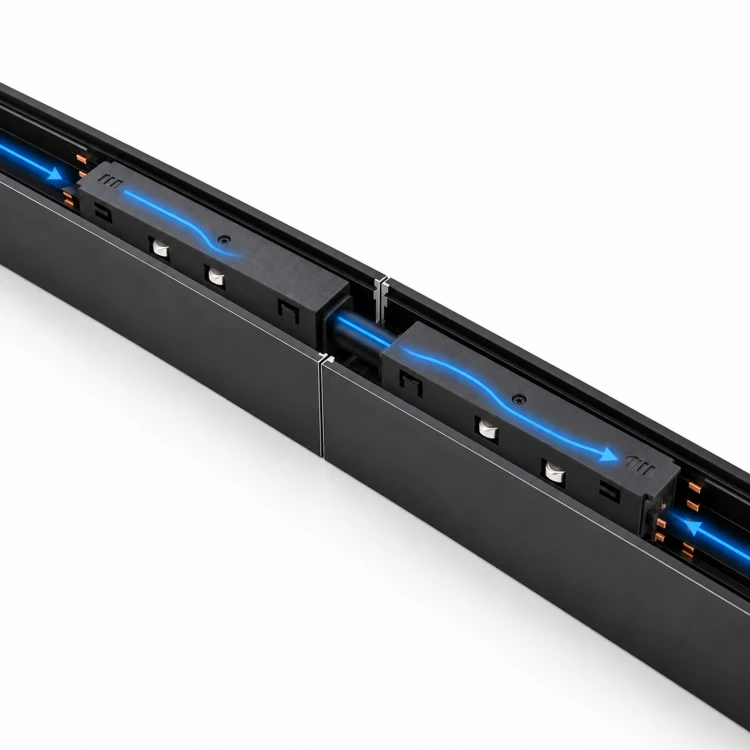

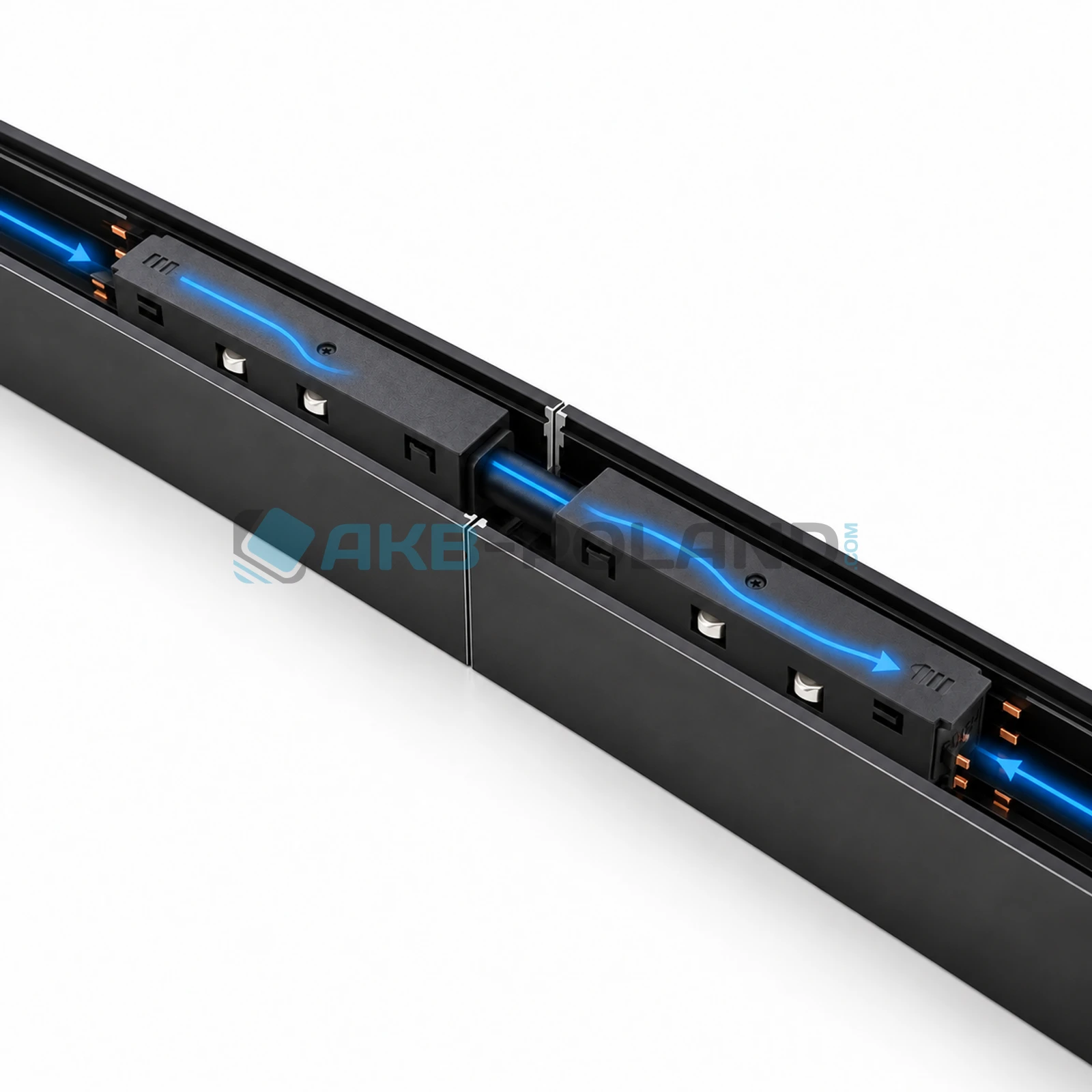

Ciągłość zasilania między odcinkami

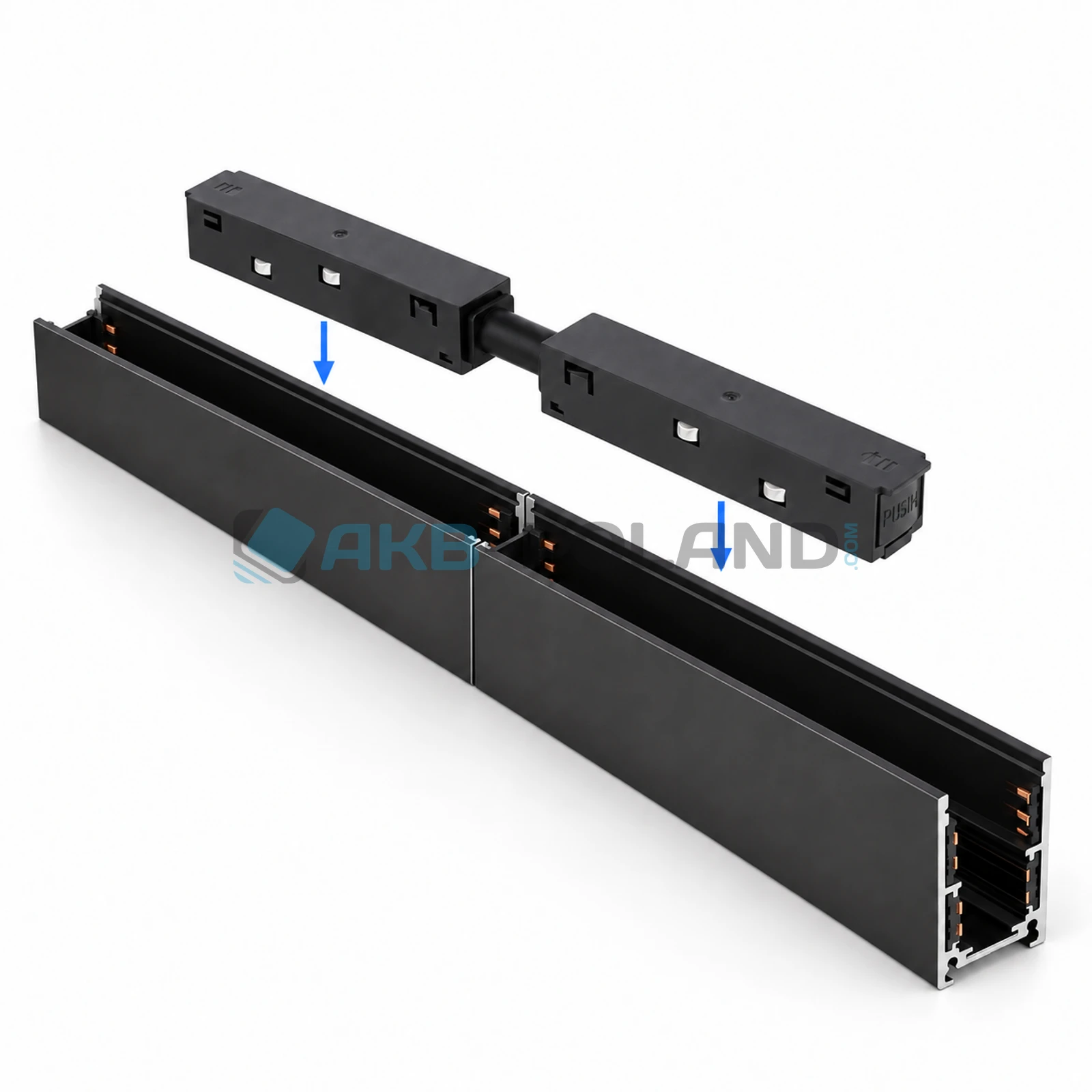

Każdą część stykową osadza się w odpowiednim odcinku szyny. Elastyczne połączenie między modułami łączy ich tory zasilające. Ten model odróżnia się od jednoczęściowego, sztywnego łącznika AM-MR-I20CMB.

Dobierz połączenie do układu szyn

AM-MR-C20CMB wybierz do połączenia prostego, w którym potrzebny jest krótki elastyczny odcinek między modułami. Przed montażem sprawdź ustawienie profili i dobierz właściwe połączenie mechaniczne. Do prowadzenia napięcia przez narożnik producent przewiduje model AM-MR-L20CMB.

Moduły przewodzące i łączniki mechaniczne pełnią różne zadania. Połączenie torów zasilających nie zastępuje zamocowania szyny do podłoża ani właściwego połączenia profili.

Światłem steruje oprawa

Ten element służy do doprowadzenia lub przekazania napięcia w instalacji. Nie reguluje jasności ani koloru i nie wymaga parowania z pilotem. Obsługa pilota, aplikacji czy Zigbee zależy od wybranych lamp i urządzeń sterujących.

⚙️ Dane techniczne

☑️ Z jakimi szynami działa?

Producent wymienia AM-MR-C20CMB wśród akcesoriów do wszystkich trzech rodzin magnetycznych szyn MiBoxer typu 20:

• AM-MR-20S15B i AM-MR-20S15C: szyny natynkowe, odpowiednio 1 m i 2 m, również do montażu zwieszanego.
• AM-MR-20F15B i AM-MR-20F15C: szyny wpuszczane, odpowiednio 1 m i 2 m.
• AM-MR-20P15B i AM-MR-20P15C: szyny podtynkowe do zaszpachlowania, odpowiednio 1 m i 2 m.

Dobieraj wszystkie elementy do tego samego systemu i sprawdź ich sposób osadzenia przed montażem. Samo napięcie 48 V lub oznaczenie „szyna magnetyczna” nie potwierdza zgodności z profilami innych marek ani z systemami o innym przekroju.

☀️ Lampy do tego systemu

W zgodnej instalacji MiBoxer typu 20, zasilanej 48 V DC, możesz zastosować następujące oprawy wskazane w katalogu producenta:

• Reflektory MS: MS2-06B-ZR, MS2-12B-ZR i MS2-25B-ZR (CCT) oraz MS5-06B-ZR, MS5-12B-ZR i MS5-25B-ZR (RGB+CCT).
• Lampy liniowe MF: MF2-12A-ZL i MF2-24A-ZL (CCT) oraz MF5-12A-ZL i MF5-24A-ZL (RGB+CCT).
• Lampy z soczewkami MG: MG2-10N-ZL, MG2-20N-ZL, MG2-10F-ZL i MG2-20F-ZL (CCT) oraz MG5-06N-ZL, MG5-12N-ZL, MG5-06F-ZL i MG5-12F-ZL (RGB+CCT).
• Lampy wiszące MC: MC2-09B-ZR (CCT) oraz MC5-09B-ZR (RGB+CCT), dostępne w białym i czarnym kolorze.

Oprawy CCT pozwalają regulować temperaturę bieli i jasność, a RGB+CCT oferują dodatkowo kolory RGB. Dobierz odpowiedni zasilacz do łącznej mocy wszystkich lamp. Wymienione moduły i złączki nie zmieniają sposobu sterowania oprawami.

☑️ Co kupujesz?

1 × kompletny łącznik MiBoxer AM-MR-C20CMB, czarny: dwa moduły stykowe połączone fabrycznie.

Szyny, lampy, zasilacz i osobne elementy mechaniczne trzeba dokupić. Zdjęcia montażowe oraz aranżacyjne pokazują przykładowe zastosowanie; widoczne na nich dodatkowe elementy nie są częścią tej oferty.

ℹ️ Przed montażem

Zaplanuj układ szyn, moc wszystkich lamp i sposób doprowadzenia napięcia. Montaż wykonuj przy odłączonym zasilaniu. Sprawdź prawidłowe osadzenie modułu, połączenie styków oraz biegunowość przewodów. Elementów instalacji 48 V DC nie podłącza się bezpośrednio do sieci 230 V.
