MiBoxer AM-MR-20PINB – moduł zasilający do szyny magnetycznej, typ 20, czarny

⚡ MiBoxer AM-MR-20PINB – zasilanie Twojego systemu szynowego

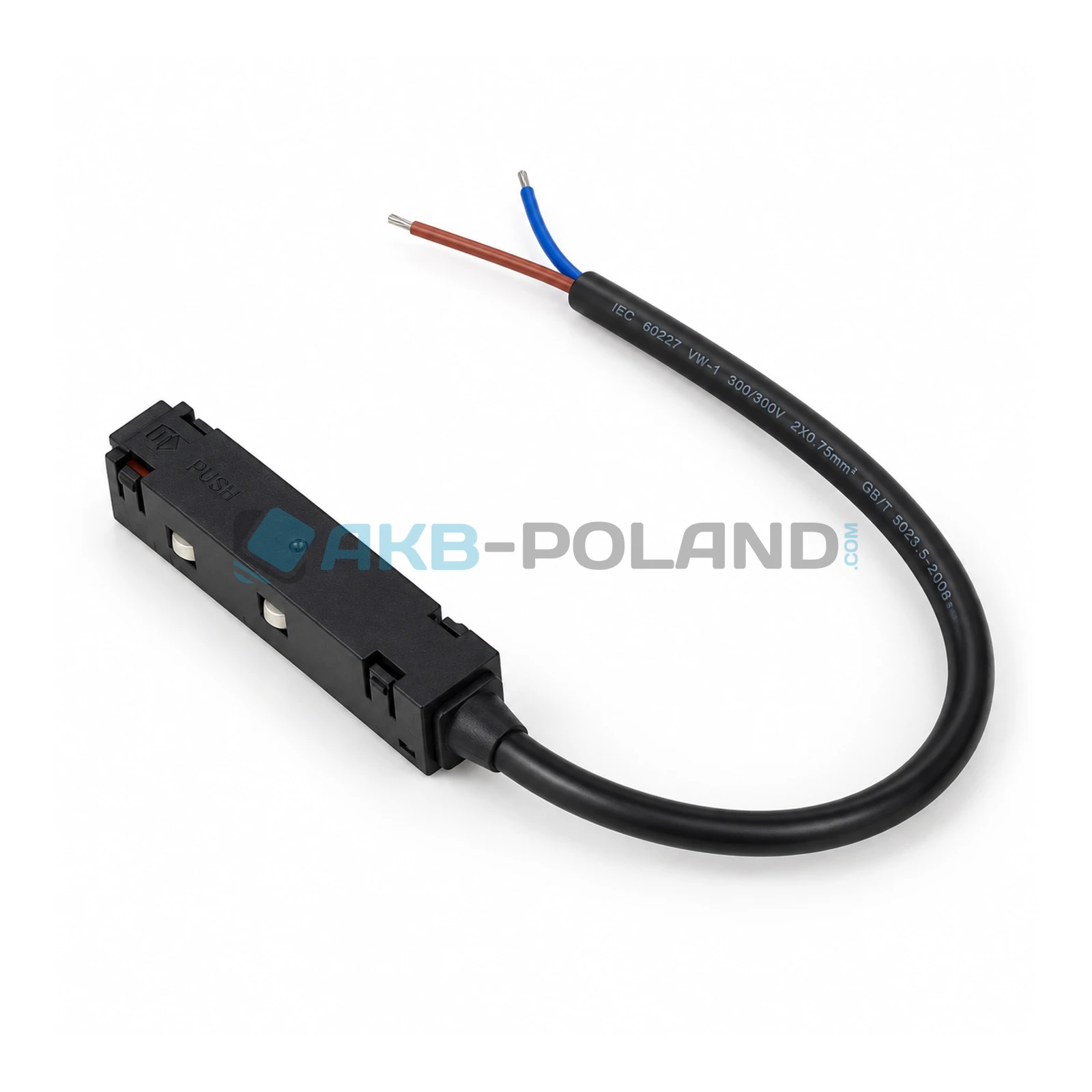

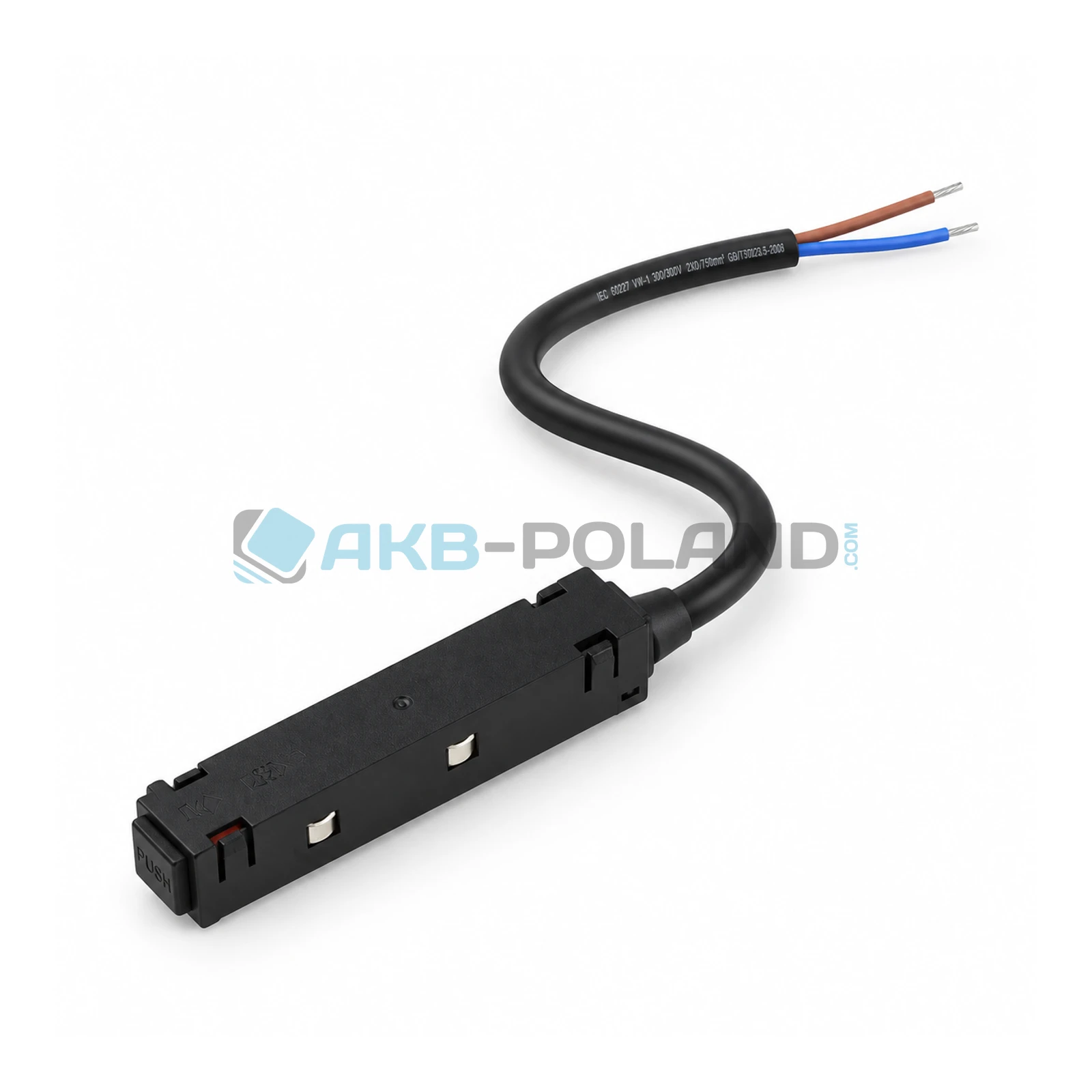

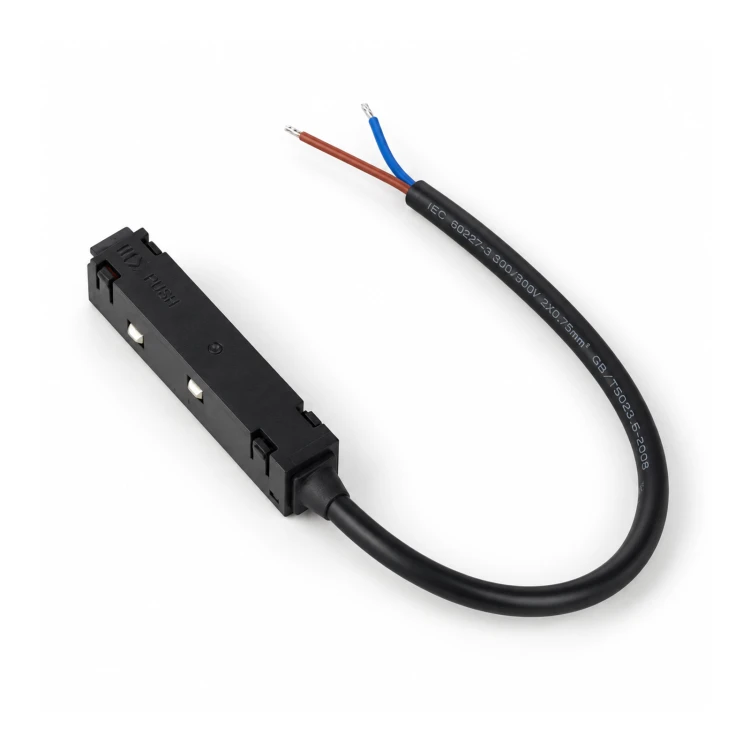

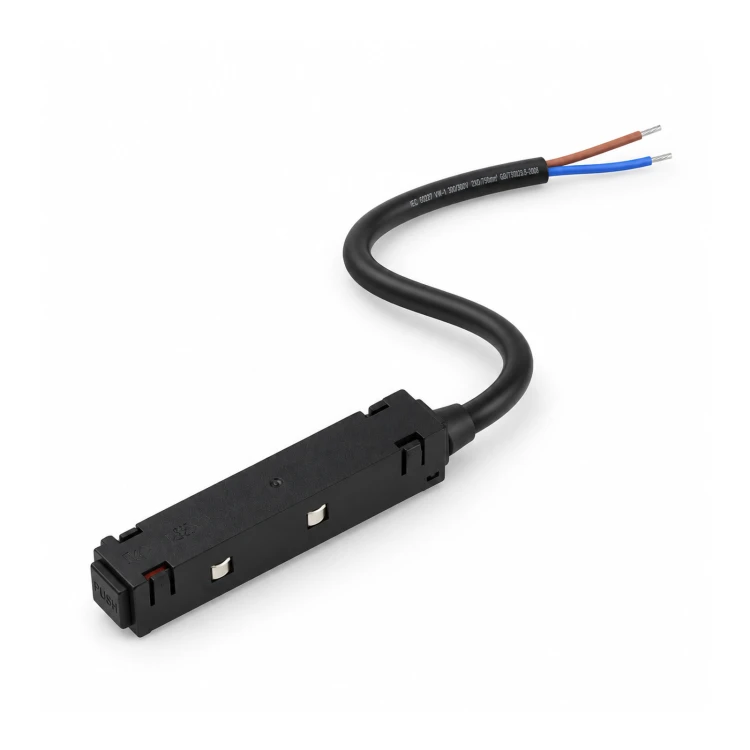

MiBoxer AM-MR-20PINB to moduł doprowadzenia zasilania do magnetycznego systemu szynowego typu 20. Łączy wyjście odpowiedniego zasilacza z torami przewodzącymi szyny. Wyprowadzony przewód pozwala doprowadzić zasilanie do wybranego miejsca instalacji. Czarna obudowa pasuje do czarnych profili MiBoxer i pozostaje wewnątrz kanału szyny.

✅ Najważniejsze cechy

• ✅ Doprowadzenie zasilania: moduł wejściowy z przewodem do podłączenia odpowiedniego zasilacza.
• ✅ System MiBoxer typu 20: zgodność z seriami AM-MR-20S15, AM-MR-20F15 i AM-MR-20P15.
• ✅ Czarne wykończenie: dopasowane do profili i opraw tej rodziny.
• ✅ Element instalacji 48 V DC: przeznaczony do torów zasilających zgodnej szyny.

⚙️ Jak działa?

Połączenie z zasilaczem

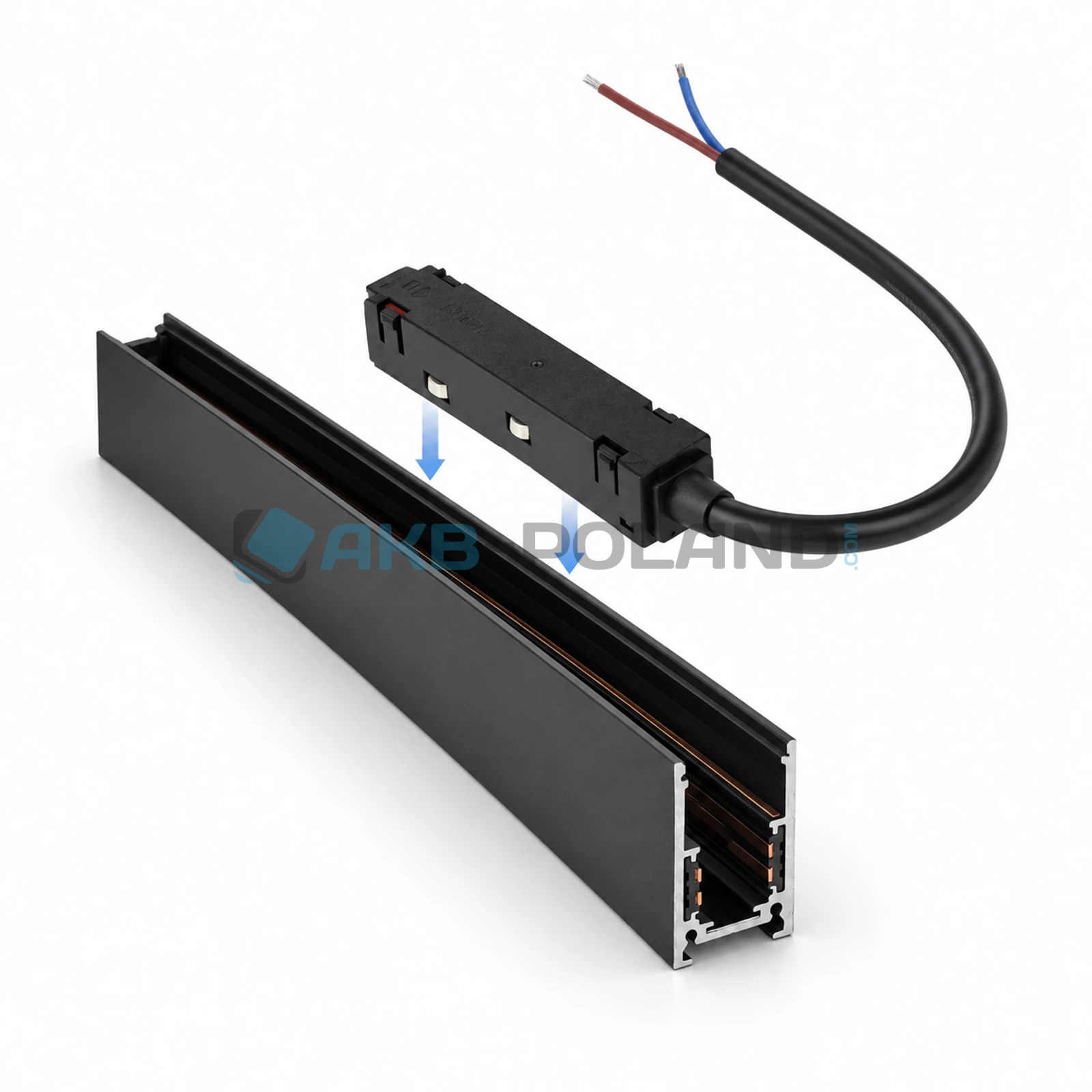

Moduł osadza się w kanale zgodnej szyny, a jego przewód łączy z wyjściem zasilacza dobranego do instalacji. AM-MR-20PINB jest elementem przyłączeniowym: nie zamienia napięcia sieciowego na 48 V DC. Potrzebujesz osobnego, właściwego zasilacza.

Dobierz połączenie do układu szyn

Zaplanuj miejsce wejścia zasilania oraz trasę przewodu od zasilacza. Moc zasilacza dobierz do sumy mocy opraw i warunków instalacji. Ten model doprowadza napięcie do szyny; do połączenia zasilania między osobnymi odcinkami dobierz odpowiedni moduł przewodzący.

Moduły przewodzące i łączniki mechaniczne pełnią różne zadania. Połączenie torów zasilających nie zastępuje zamocowania szyny do podłoża ani właściwego połączenia profili.

Światłem steruje oprawa

Ten element służy do doprowadzenia lub przekazania napięcia w instalacji. Nie reguluje jasności ani koloru i nie wymaga parowania z pilotem. Obsługa pilota, aplikacji czy Zigbee zależy od wybranych lamp i urządzeń sterujących.

⚙️ Dane techniczne

☑️ Z jakimi szynami działa?

Producent wymienia AM-MR-20PINB wśród akcesoriów do wszystkich trzech rodzin magnetycznych szyn MiBoxer typu 20:

• AM-MR-20S15B i AM-MR-20S15C: szyny natynkowe, odpowiednio 1 m i 2 m, również do montażu zwieszanego.
• AM-MR-20F15B i AM-MR-20F15C: szyny wpuszczane, odpowiednio 1 m i 2 m.
• AM-MR-20P15B i AM-MR-20P15C: szyny podtynkowe do zaszpachlowania, odpowiednio 1 m i 2 m.

Dobieraj wszystkie elementy do tego samego systemu i sprawdź ich sposób osadzenia przed montażem. Samo napięcie 48 V lub oznaczenie „szyna magnetyczna” nie potwierdza zgodności z profilami innych marek ani z systemami o innym przekroju.

☀️ Lampy do tego systemu

W zgodnej instalacji MiBoxer typu 20, zasilanej 48 V DC, możesz zastosować następujące oprawy wskazane w katalogu producenta:

• Reflektory MS: MS2-06B-ZR, MS2-12B-ZR i MS2-25B-ZR (CCT) oraz MS5-06B-ZR, MS5-12B-ZR i MS5-25B-ZR (RGB+CCT).
• Lampy liniowe MF: MF2-12A-ZL i MF2-24A-ZL (CCT) oraz MF5-12A-ZL i MF5-24A-ZL (RGB+CCT).

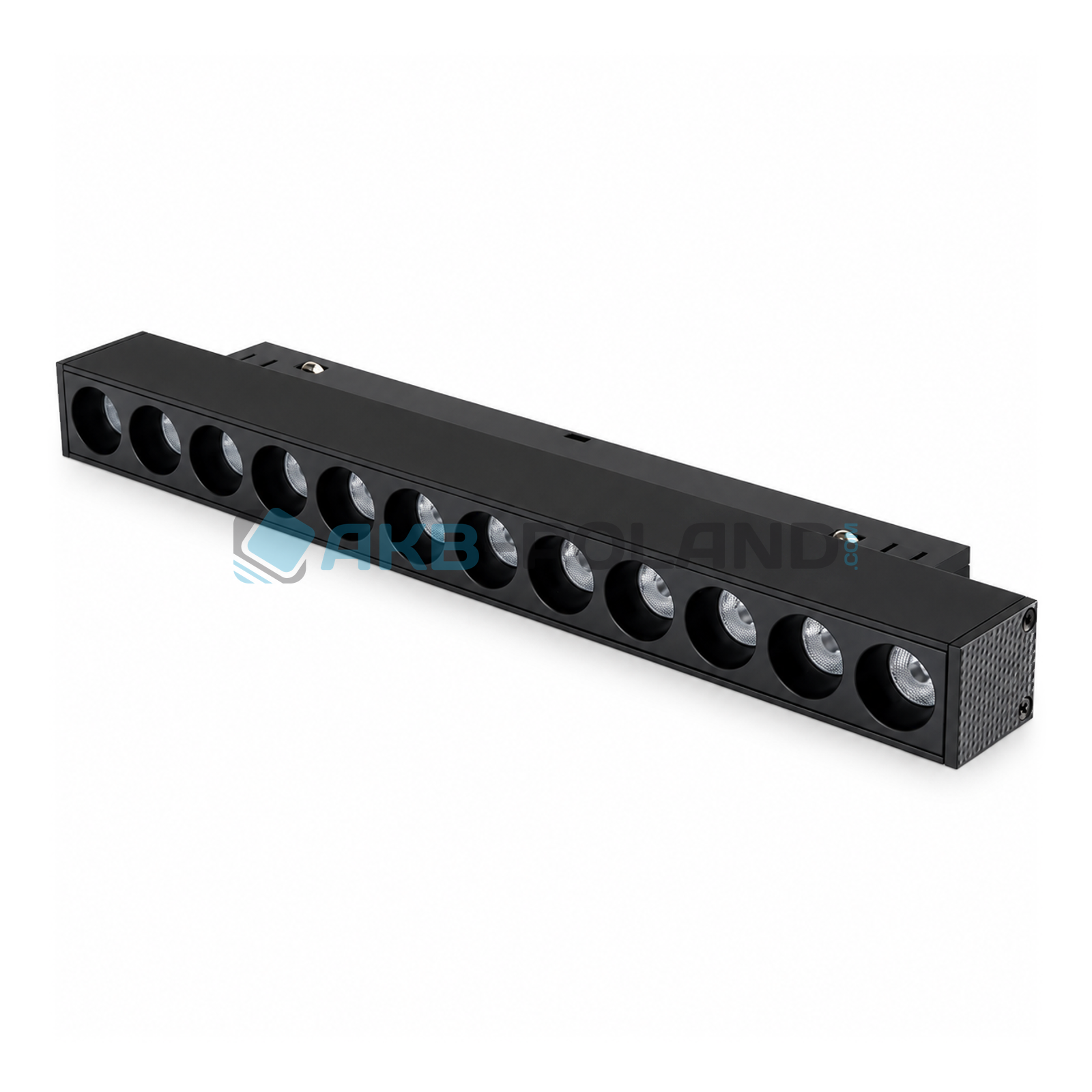

• Lampy z soczewkami MG: MG2-10N-ZL, MG2-20N-ZL, MG2-10F-ZL i MG2-20F-ZL (CCT) oraz MG5-06N-ZL, MG5-12N-ZL, MG5-06F-ZL i MG5-12F-ZL (RGB+CCT).
• Lampy wiszące MC: MC2-09B-ZR (CCT) oraz MC5-09B-ZR (RGB+CCT), dostępne w białym i czarnym kolorze.

Oprawy CCT pozwalają regulować temperaturę bieli i jasność, a RGB+CCT oferują dodatkowo kolory RGB. Dobierz odpowiedni zasilacz do łącznej mocy wszystkich lamp. Wymienione moduły i złączki nie zmieniają sposobu sterowania oprawami.

☑️ Co kupujesz?

1 × moduł MiBoxer AM-MR-20PINB z przewodem, czarny.

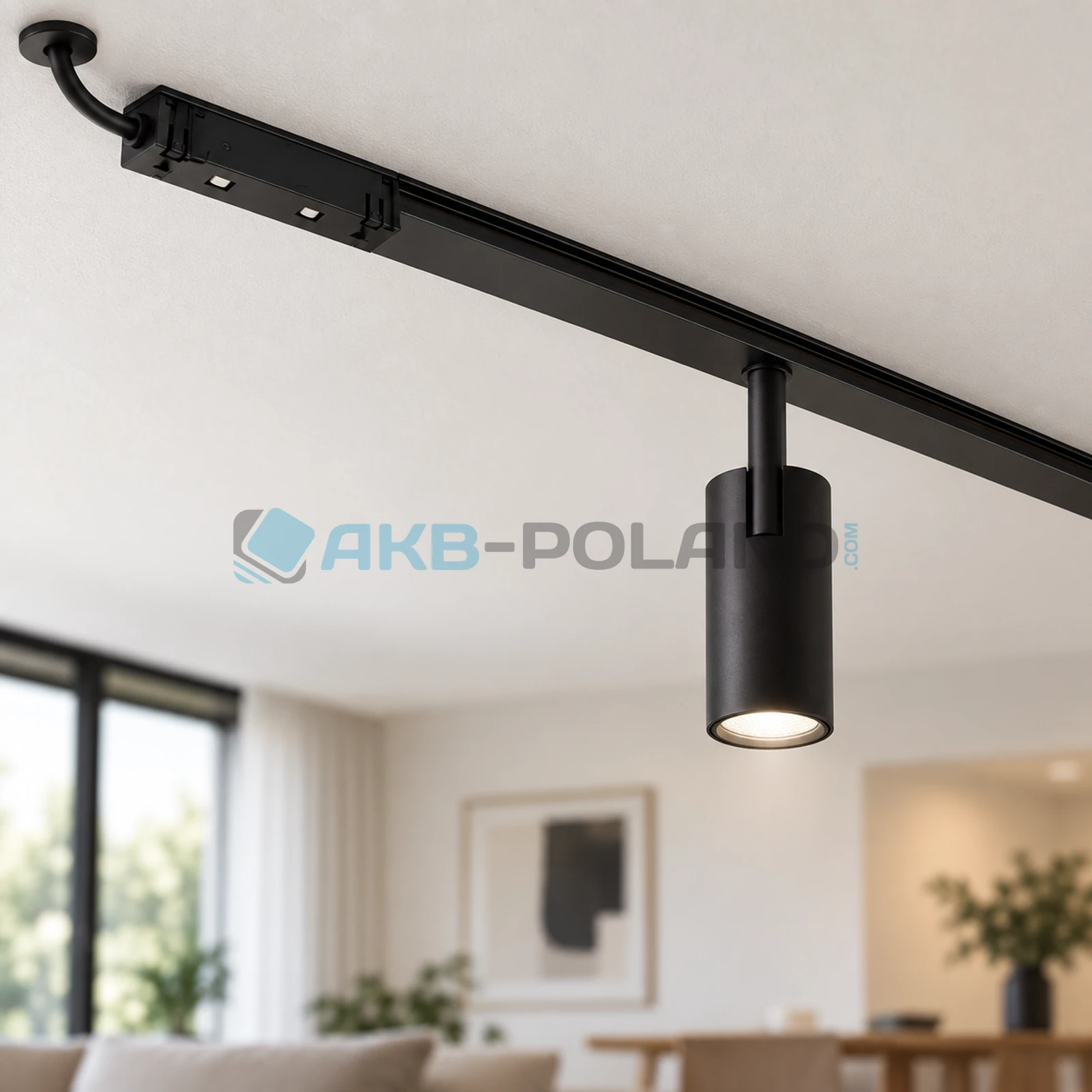

Szyny, lampy, zasilacz i osobne elementy mechaniczne trzeba dokupić. Zdjęcia montażowe oraz aranżacyjne pokazują przykładowe zastosowanie; widoczne na nich dodatkowe elementy nie są częścią tej oferty.

ℹ️ Przed montażem

Zaplanuj układ szyn, moc wszystkich lamp i sposób doprowadzenia napięcia. Montaż wykonuj przy odłączonym zasilaniu. Sprawdź prawidłowe osadzenie modułu, połączenie styków oraz biegunowość przewodów. Elementów instalacji 48 V DC nie podłącza się bezpośrednio do sieci 230 V.
